Opis przedmiotu:

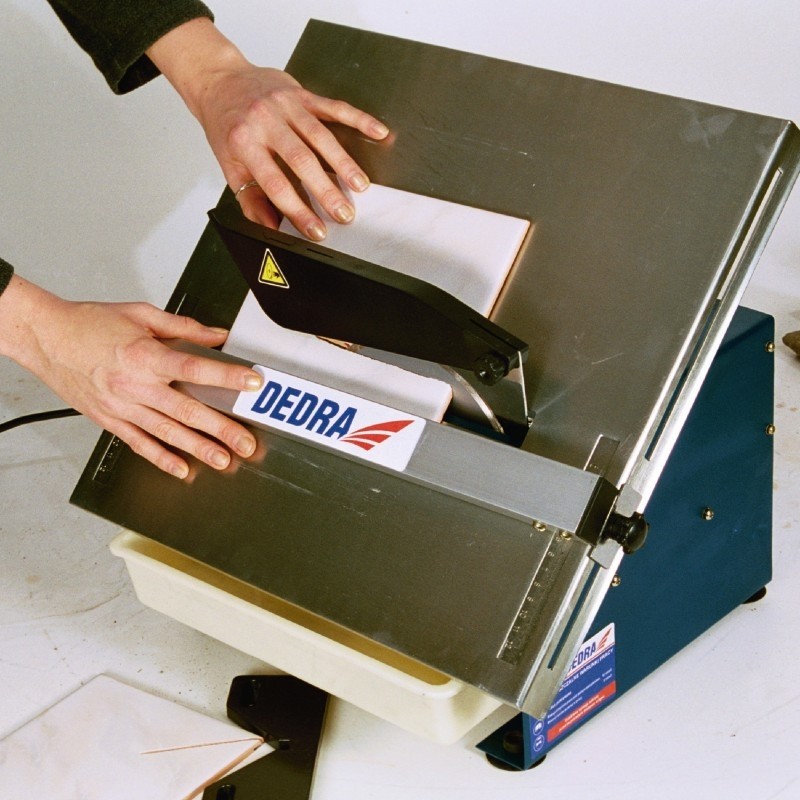

Maszyna z tarczową piłą diamentową jest produktem technologicznie zaawansowanym zaprojektowanym do cięcia małych i średnich płytek ceramicznych ściennych lub podłogowych . Zastosowano tutaj system obróbki na mokro z użyciem wody. Dzięki temu w czasie pracy wyeliminowano obecność pyłu. Maszyna pozwala wykonać podstawowe operacje cięcia płytek ceramicznych (cięcie pasów cięcie wzdłuż przekątnej ukosowanie krawędzi), które zostały opisane w dalszej części instrukcji.


Dane techniczne:



•     Moc: 650 W
•     Napięcie zasilające: 230 V
•     Średnica tarczy (zew. x wew.): 180 x 22,2 mm
•     Wymiar blatu: 420 x 400 mm
•     Maksymalna grubość cięcia: 35 mm
•     Ciecie pod kątem: tak
•     Funkcje: chłodzenie tarczy wodą
•     Waga: 15 kg


Używanie pił tarczowych z wieńcem segmentowym jest ABSOLUTNIE ZABRONIONE. Niedopuszczalne jest także montowanie pił tarczowych przeznaczonych do cięcia innych materiałów (metale, drewno, płyty gipsowo-kartonowe itp). Niedopuszczalne jest również cięcie innych materiałów, które nie są płytkami ceramicznymi.
Maszyna może być użytkowana tylko w pomieszczeniach zamkniętych. W czasie pracy diamentowa piła tarczowa rozpryskuje poza obręb stołu roboczego niewielkie ilości wody, dlatego przy urządzaniu miejsca pracy należy na ten fakt zwrócić uwagę.

DOPUSZCZALNE WARUNKI PRACY
Praca przerywana
Maksymalny czas pracy pod pełnym obciążeniem 10 minut
Minimalny czas przerwy w pracy 5 minut
Maszyna może być użytkowana tylko w pomieszczeniach zamkniętych.
Fabrycznie maszyna do cięcia płytek ceramicznych wyposażona jest piłę tarczową diamentową o średnicy wieńca diamentowego 180 mm, (wieniec diamentowy ciągły) i otworze mocującym 22,2 mm. Jako tarczę zamienną należy stosować tarczę DEDRA numer katalogowy H 1134 posiadającą certyfikat nr B/11/179/2000 wydany przez IOS w Krakowie. Stosowanie pił tarczowych o innym rodzaju wieńca jest absolutnie zabronione.
